Power Distribution Panel untuk Sistem Distribusi Listrik
Power Distribution Panel adalah sistem panel listrik untuk menerima, membagi, melindungi, mengukur, dan mengendalikan distribusi daya dari sumber utama menuju panel atau beban di fasilitas industri dan komersial. BAP Electrification menyediakan solusi Power Distribution Panel ABB dan Schneider Electric untuk kebutuhan LVMDP/MDB, SDP, dan Distribution Board, ATS-AMF, Capacitor Bank, serta Metering & Protection Panel, mulai dari engineering, panel assembly, testing/FAT, instalasi, hingga commissioning.
Bagaimana Sistem Distribusi Daya Bekerja?
Secara umum, alur distribusi dapat berbentuk PLN / Generator → Transformer → LVMDP / MDB → SDP → DB → Load, meskipun konfigurasi aktual dapat berbeda sesuai kapasitas fasilitas dan arsitektur sistem kelistrikan. Setiap level distribusi dapat menggunakan kombinasi ACB, MCCB, MCB, busbar, metering, protection, switching device, dan communication equipment sesuai fungsi panel dan kebutuhan sistem.
Jenis Power Distribution Panel

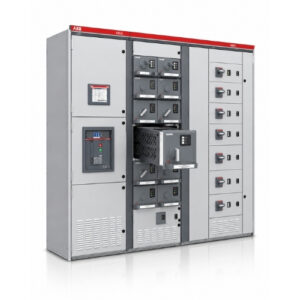

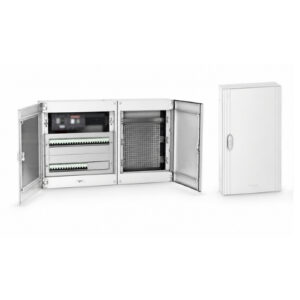

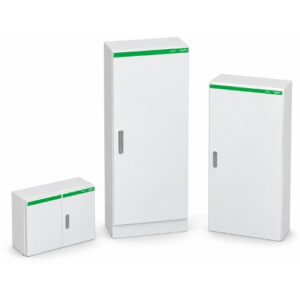

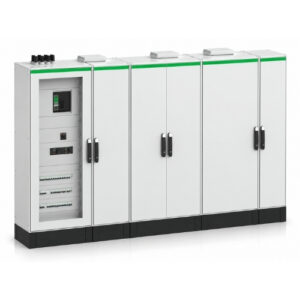

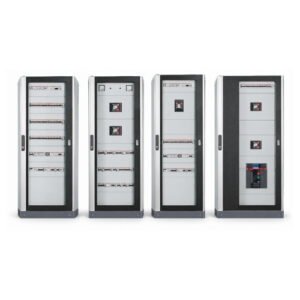

LVMDP / MDB berfungsi sebagai panel distribusi utama dari transformer atau sumber utama menuju feeder downstream. SDP membagi suplai menuju area atau kelompok beban, sedangkan Distribution Board (DB) mendistribusikan daya lebih dekat ke final load seperti lighting, utility, socket, atau equipment. Solusi Power Distribution juga dapat mencakup Panel ATS-AMF untuk transfer sumber PLN/genset, Panel Capacitor Bank untuk power factor correction, serta Metering & Protection Panel untuk pengukuran, monitoring, dan proteksi sistem listrik. Lihat Panel LVMDP, MDB, SDP & DB →

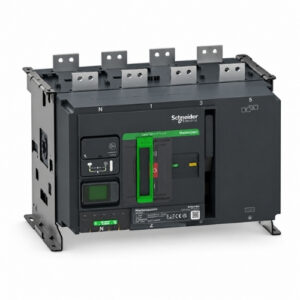

Panel ATS-AMF
Panel ATS-AMF digunakan untuk memonitor kondisi sumber listrik dan mengelola perpindahan suplai antara sumber seperti PLN dan generator, termasuk generator start-stop logic, source monitoring, interlock, dan transfer control. Konfigurasi ditentukan berdasarkan kapasitas sumber, generator rating, load current, jumlah sumber, switching arrangement, dan control philosophy. Lihat Panel ATS-AMF →

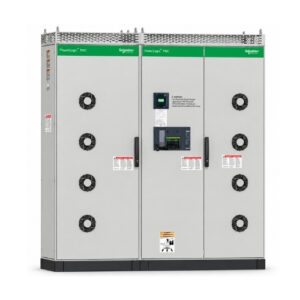

Panel Capacitor Bank
Panel Capacitor Bank digunakan untuk power factor correction dan reactive power compensation pada sistem kelistrikan, terutama pada fasilitas dengan motor, transformer, dan beban induktif. Konfigurasi dapat mencakup capacitor, power factor controller, switching device, protection, dan reactor sesuai kondisi jaringan dan karakteristik beban. Lihat Panel Capacitor Bank →

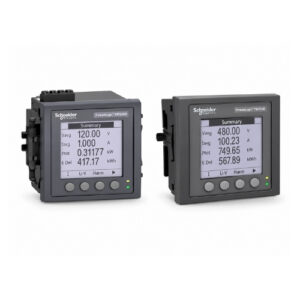

Metering & Protection Panel
Metering & Protection Panel digunakan untuk pengukuran, monitoring, alarm, dan proteksi sistem kelistrikan melalui perangkat seperti power meter, current transformer, protection relay, dan communication interface. Sistem dapat diintegrasikan dengan SCADA, Power Monitoring System, atau plant monitoring system sesuai kebutuhan fasilitas. Lihat Metering & Protection Panel →
Power Distribution ABB & Schneider Electric
Solusi power distribution dapat menggunakan perangkat dan platform ABB seperti System pro E power, System pro E energy, MNS, SACE Emax, dan Tmax XT, maupun Schneider Electric seperti PrismaSeT, EasySet, MasterPacT, dan ComPacT sesuai kebutuhan panel. Pemilihan platform harus mempertimbangkan rated current, fault level, jumlah feeder, protection, segregation, maintainability, communication, footprint, dan project specification, bukan hanya brand.
Bagaimana Menentukan Power Distribution Panel?
Engineering panel distribusi sebaiknya dimulai dari Single Line Diagram (SLD), system voltage, kapasitas transformer/generator, maximum load, incoming dan outgoing feeder, short-circuit level, busbar rating, metering/protection requirement, IP rating, internal segregation, communication, dan future expansion. Dua panel dengan incomer sama-sama 1600 A belum tentu memiliki desain yang sama apabila berbeda pada fault level, jumlah feeder, segregation, metering, communication, atau spare capacity.
Distribution Panel atau Motor Control Center?
Distribution Panel berfokus pada distribusi daya, switching, circuit protection, dan metering, sedangkan Motor Control Center (MCC) menambahkan fungsi motor starting, protection, control, dan monitoring. Jika kebutuhan utama adalah pengendalian beberapa motor menggunakan contactor, soft starter, atau VSD/VFD, solusi Motor Control Center (MCC) lebih sesuai. Lihat Motor Control Center (MCC) →
Standar Panel Distribusi Tegangan Rendah
Desain low-voltage switchgear and controlgear assembly dapat mempertimbangkan IEC 61439-1 dan IEC 61439-2 sesuai jenis panel, assembly system, dan spesifikasi proyek. Standard, verification, serta technical requirement yang diterapkan tetap perlu disesuaikan dengan desain aktual dan scope setiap proyek.
Retrofit & Upgrade Panel Distribusi Existing
Retrofit dapat mencakup breaker replacement, protection upgrade, penambahan metering, communication integration, feeder extension, panel modernization, maupun replacement equipment obsolete. Sebelum modifikasi, perlu dievaluasi existing SLD, panel rating, breaker, busbar capacity, fault level, enclosure condition, cable arrangement, protection setting, dan available space agar perubahan tetap sesuai kemampuan sistem.
Berapa Harga Power Distribution Panel?
Harga Power Distribution Panel berbeda pada setiap proyek karena dipengaruhi oleh tipe panel, incoming rating, jumlah feeder, busbar capacity, short-circuit rating, breaker configuration, metering, protection, segregation, enclosure/IP rating, communication, serta scope engineering dan instalasi. Untuk estimasi yang lebih tepat, siapkan SLD, load list, incoming rating, outgoing feeder list, dan project specification. Jika belum tersedia, minimal kirimkan kapasitas sumber, tegangan, total beban, dan jumlah feeder.
Jasa Engineering & Pembuatan Power Distribution Panel
BAP Electrification dapat menangani kebutuhan engineering, panel design, component selection, busbar dan feeder configuration, assembly dan wiring, testing/FAT, instalasi, hingga commissioning Power Distribution Panel untuk proyek baru maupun retrofit. Solusi dapat menggunakan perangkat ABB maupun Schneider Electric untuk kebutuhan LVMDP/MDB, SDP, Distribution Board, ATS-AMF, Capacitor Bank, serta Metering & Protection Panel.
Butuh Power Distribution Panel untuk Proyek Anda?
Kirimkan SLD, load list, kapasitas transformer/generator, feeder list, project specification, atau data panel existing untuk evaluasi konfigurasi awal.
